Die Werte der Reihenachse (y-Achse) können bei dreiachsigen Diagrammen auch über Reihen bestimmt werden. Damit definieren Sie die verschiedenen Reihen (z.B. Messwert/Sollwert/Istwert) mit einem einzigen Datensatz und können diese z.B. in einem Balkendiagramm parallel darstellen.

Als Beispiel erstellen wir ein Diagramm, das die Währungsanteile der 3 Wirtschaftsräume darstellt. Die Daten der APAC, EMEA und NAFTA werden als Reihen geliefert.



Abbildung 6.26: Beispiel für ein Reihendiagramm

Gehen Sie wie folgt vor:

1.  Wählen Sie als Datenquelle die Tabelle "Sales".

2.  Wählen Sie als Diagrammtyp Balken/Band > gestapelt relativ

3.  Bestimmen Sie zuerst den Koordinatenwert der Rubrikenachse, d.h. den Wert der x-Achse. Wählen Sie über den Formel-Assistenten das Feld "Sales,Year". Über die Formel "Str$(Sales.Year,0,0)" entfernen Sie die 2 Nachkommastellen.

4.  Bestimmen Sie den Koordinatenwert der Reihenachse, d.h. den Wert der y-Achse. Wechseln Sie über die Combobox oberhalb der Eigenschaftsliste zum Eintrag "Werte über Reihen bestimmen".



Abbildung 6.27: Auswahlliste für die Werte-Bestimmung über Reihen

Damit ändern sich die Eigenschaften der Reihenachse und es steht über die Eigenschaft "Reihendefinitionen" ein Dialog zur Definition der Reihen zur Verfügung. Erstellen Sie die einzelnen Reihen und wählen Sie jeweils als Koordinatenwert das Feld "Sales.APAC", "Sales.EMEA" bzw. "Sales.NAFTA" aus.

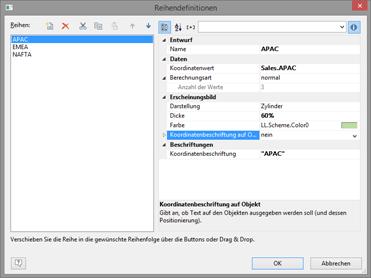

Abbildung 6.28: Dialog zur Reihendefinition

5.  Über die Eigenschaft "Berechnungsart" können sie eine Aggregation wählen, um z.B. einen gleitenden Mittelwert darzustellen.
